消防管專用環氧防腐粉末涂料

產品簡介：

本產品系采用線型酚醛環氧樹脂，聚氨酯改性環氧樹脂及新型固化劑，按最新配方理念設計并制造。本產品具有反應活性高，有很強的粘附力，交聯密度高，涂膜具有卓越的耐化學品性、耐溶劑性、耐陰極剝離性、抗沖擊性、耐高溫等優異性能。

產品用途：

消防用給水輸送管道內外防腐涂層。

產品特性：

1.與基材具有非常好的粘結力；

2.具有極強的防腐能力；

3.表面流平好、光澤高、涂層致密性強；

4.涂層具有優良的高溫抗陰極剝離能力；

5.柔韌性極強，可以通過4/5壓扁和后壓槽；

6.耐高低溫性能好；

7.涂膜抗水煮性強。

粉末性能：

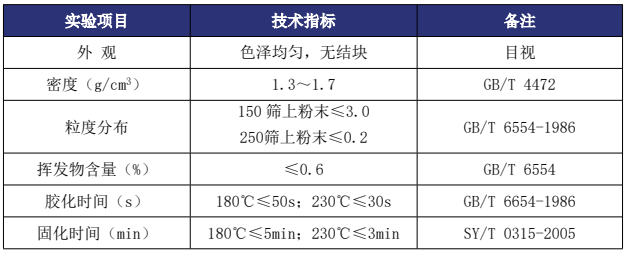

粉末涂料性能參數

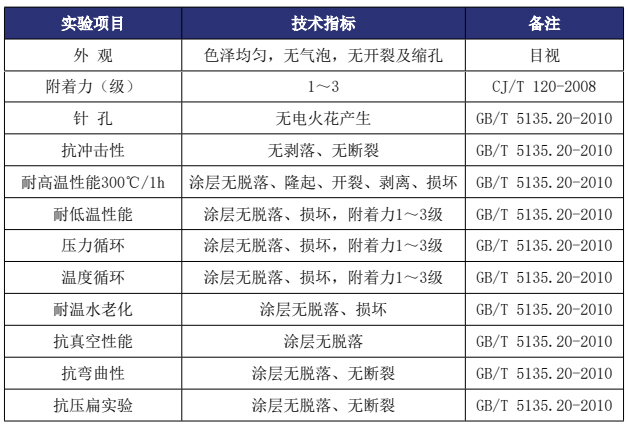

固化后粉末涂膜性能參數

執行標準：

GB/T 5135.20-2010《自動噴水滅火系統用涂覆鋼管》；CJ/T 120-2008《給水涂塑復合鋼管》

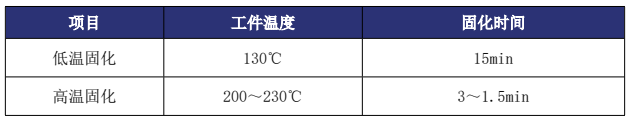

固化條件：

注：所推薦固化條件均指工件溫度，溫度上下偏差，將影響涂料的性能或者不能全部發揮出來。中頻加熱固化或其他加熱方式固化。

施工參數：

1.適用設備--摩擦帶電噴涂、電暈靜電噴涂、浸涂等工藝

2.涂膜厚度--可按工件要求在150～450um之間

衛生與安全：

1.本產品無毒性和燃燒性，但使用時請遵守GB15607-1995涂料涂裝作業安全規程條例。

注意事項：

1.本產品不推薦工件在露天使用，否則有褪色和粉化等現象；

2.鋼管表面應無油污及水分，表面處理質量應達到Sa21/2級（GB/T8923），緢紋深度宜為40～100um，鋼管表面附著的灰塵及磨料應吹掃干凈；

3.預熱：溫度應控制在180～240℃；

4.粉末產品應儲存在通風、干燥、溫度低于30℃的室內，遠離熱源、腐蝕性化學物質及化學溶劑，避免強光照射；最大堆疊高度不易超過4層；避免長期受壓，保證包裝箱密閉，以免結團和受潮，影響流化性能；

5.為了環氧涂膜能固化充分，最好的發揮防腐作用，建議預熱鋼管表面溫度在200℃以上，才能更好提高固化完成率。
