鋼筋專用環氧防腐粉末涂料

產品簡介：

該產品是專門為鋼筋防腐涂層設計的一種熱固性環氧改性重防腐粉末涂料，本產品體系采用部分進口功能型環氧、配合專用防腐固化劑，配方設計獨特，有極好的反應活性，有超強的粘附力，優良的韌性和可彎曲性，具有卓越的耐化學品性、耐溶劑性、耐陰極剝離性、抗沖擊等性能。

產品用途：

可廣泛應用于橋梁、港口、機場、建筑、地下室、高鐵等鋼筋的防腐。

產品特性：

1.與基材具有非常好的粘結力；

2.涂膜致密、連續、光亮、抗滲透、漏點少；

3.涂層具有優良的抗陰極剝離性和高電絕緣性；

4.涂膜與混凝土的粘結強度高；

5.具有良好的韌性，彎折不開裂；

6.熔融溫度低、反應活性高，固化完成率高，機械性能好；

7.通用性強，粉末耗量低；

8.減少或避免鋼筋粉末噴涂中的拉絲現象。

粉末性能：

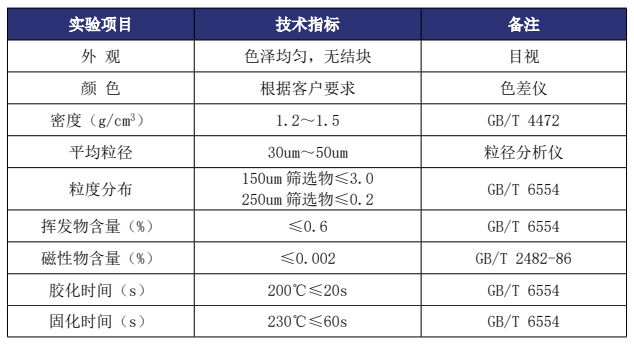

粉末涂料性能參數

固化后粉末涂膜性能參數

執行標準：

JC3042-1997《環氧樹脂涂層鋼筋》；GB/T25826-2010《鋼筋混凝土用環氧涂層鋼筋》

固化條件：

固化溫度：210～250℃/3～1.5min

注：所推薦固化條件均指工件溫度，溫度上下偏差，將影響涂料的性能或者不能全部發揮出來。

施工參數：

1.適用設備--摩擦帶電噴涂、電暈靜電噴涂、浸涂等工藝

2.涂膜厚度--可按工件要求在120～250um之間

衛生與安全：

1.本產品無毒性和燃燒性，但使用時請遵守GB15607-1995涂料涂裝作業安全規程條例。

注意事項：

1.本產品不推薦工件在露天使用，否則有褪色和粉化等現象；

2.鋼筋表面氧化皮去除干凈，露出金屬原色；鋼筋表面粗糙度處理質量符合標準，宜為50～70um；除銹等級達到Sa21/2級，鋼筋表面無氯化物等附著；

3.預熱：溫度應控制在220～245℃；

4.粉末產品應儲存在通風、干燥、溫度低于27℃的室內，遠離熱源、腐蝕性化學物質及化學溶劑，避免強光照射；最大堆疊高度不易超過5層；避免長期受壓，保證包裝箱密閉，以免結團和受潮，影響流化性能；

5.由于該產品具有極高反應活性，建議儲存期為27℃下三個月為最佳，超過儲存期使用，需事先驗證其性能。
